Gida MMMDS serieko eraztuna
MPMDS serieko gida-eraztuna gida gisa balio du batez ere, pistoi eta pistoi eraztunak zilindro hidraulikoetan eta zilindro pneumatikoetan, laguntza eta gidaritzako eginkizuna lortzeko erabiltzen da.
Bidali kontsulta
Produktuaren Deskribapena
Gida-eraztuna, laguntza-eraztuna ere deitzen zaio, pistoi edo pistoi hidraulikoko zilindro hidrauliko baten edo gas zilindro baten gainean erabilitako zatia da, pistoiaren edo pistoi hagaxkaren mugimendua laguntzeko. Pistoiaren edo pistoi hagaxkak kontaktu zuzenetik eta marruskadurarekin mugimenduetan zehar, eta zilindroaren gorputza eta pistoi edo pistoi haga babestea kalteetatik. Gida eraztunetarako ohiko materiala polioximetilenoa (pom) da.
Groove azalaren ezaugarriak
|
Bukatu |
Rtmax (bat) |
Erresuma Batua (um) |
|
Slidingsurface |
≤2.5 |
0,05 - 0,3 |
|
Groovebottom |
≤10 |
≤1.6 |
|
Grooveside |
≤15 |
≤3 |

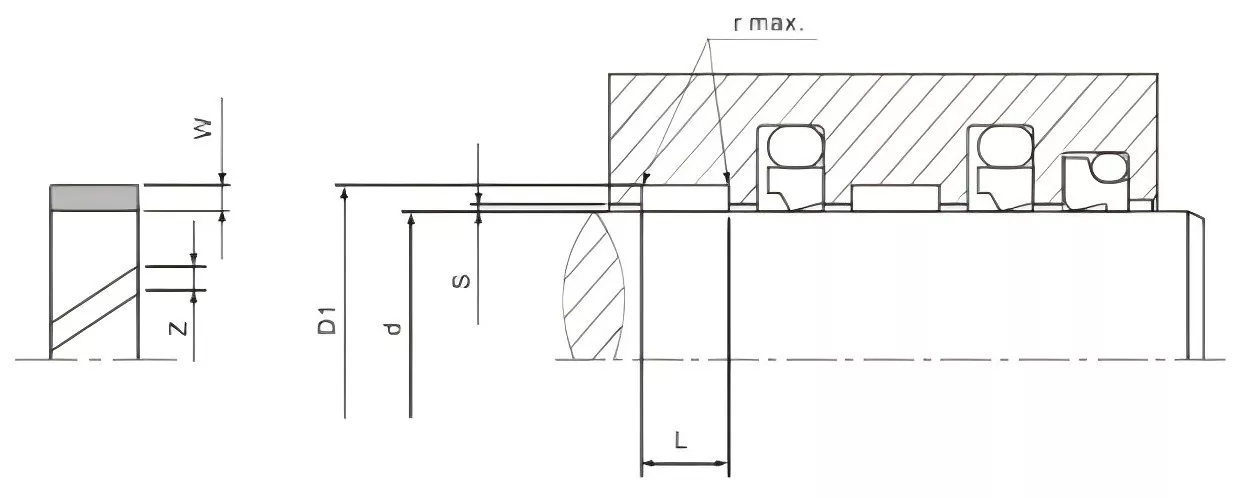

Zehaztapen
|
Haga diametroa |
Beheko diametroa |
Groove zabalera |
Byness gidatua |
Gida Eraztuna |
|
D F8 / H9 |
D1 H8 |
L + 0,2 |
W |
Z |
|
8-20,0 |
D +10 |
2.5 |
1.55 |
1-2 |
|
10-50,0 |
D +10 |
4 |
1.55 |
1-3 |
|
15-140,0 |
D +5,00 |
5.6 |
2.5 |
2-5 |
|
20-220.0 |
D +5,00 |
9.7 |
2.5 |
2-9 |
|
80-400,0 |
D +5,00 |
15 |
2.5 |
4-15 |
|
200-999,9 |
D +5,00 |
25 |
2.5 |
8-33 |
|
1000-4200.0 |
D +5,00 |
25 |
2.5 |
33-134 |
|
280-999,9 |
D +8,00 |
25 |
4 |
10-33 |
|
1000-2200,0 |
D +8,00 |
25 |
4 |
33-70 |
Mugatu garbiketa s
|
Zilindroaren diametroa |
Saia. |
Smax. |
D |
Rmax. |
|
8-20 |
0.20 |
0.30 |
8-250 |
0.2 |
|
20-100 |
0.25 |
0.40 |
> 250 |
0.4 |
|
101-250 |
0.30 |
0.60 |
||
|
251-500 |
0.40 |
0.80 |
||
|
501-1000 |
0.50 |
1.10 |
||
|
> 1001 |
0.60 |
1.20 |
||
Lortu aurrekontua orain

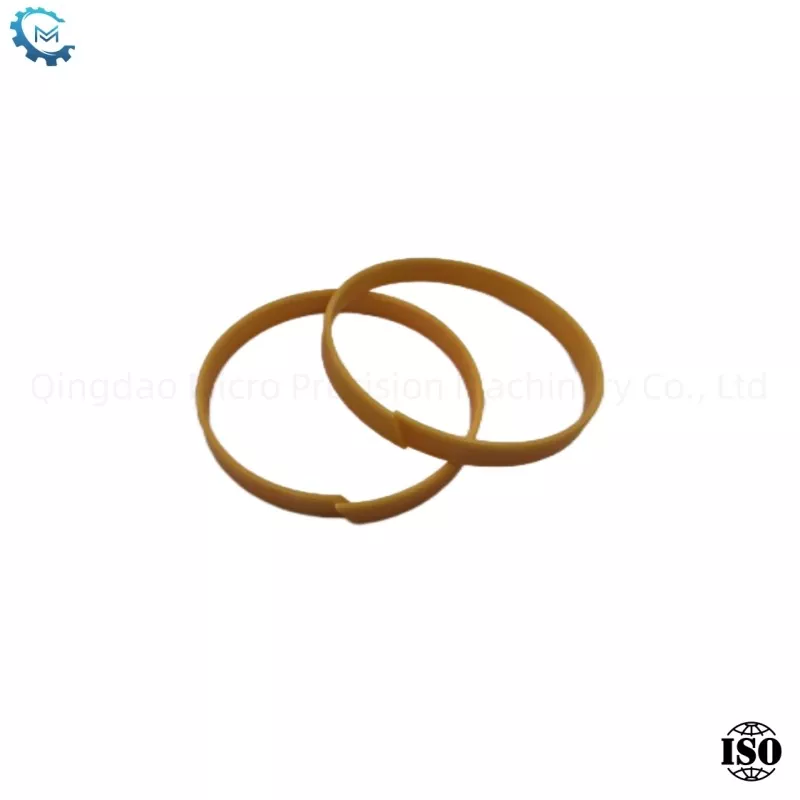

PTFEz beteta
Osau
Metalezko gida ez-gerrikoa Pistoi hagaxkarako, erabiltzeko prest eta in situ ebaketa motak eskuragarri daude
▶Material
-Baina erresistentea den eraztuna PTFE Brontze konposatua da
▶Antzezpen
Pistoi hagaxkarako metalezko gida elementua, ISO10766 barrunbe estandarrarentzat ere egokia da.
-Mitala / plastikozko materialen parekatzeak "blokeatzea" eta "desamortizazioa" mugatutako karga-ahalmena (materiala) ekiditen du;
-Baina marruskadura, ez da makila irristagaitza fenomenoa; lubrifikazio eskasa duten lan baldintzak lehortzeko egokia da;
-Bibrazio-bibrazio-bibrazioa (bibrazio erradiala);
-Kanka atzerriko ezpurutasun posibleak;
-Guide eraztun txoko biribiltzeak ertzaren hutsunea "estrusioa" eragozten du barrunbearen zirrikituaren ertzetan.
> Lan baldintzak
Abiadura lineala: ≤15 m / s;
Karga edukiera: ≤15 n / mm2, 20 ℃; <7,5n /, 80 ℃; <5n / mm2, 120C-tan. Gehieneko funtzionamendu tenperatura: -60 ° C ~ + 150 ° C (200 ° C).

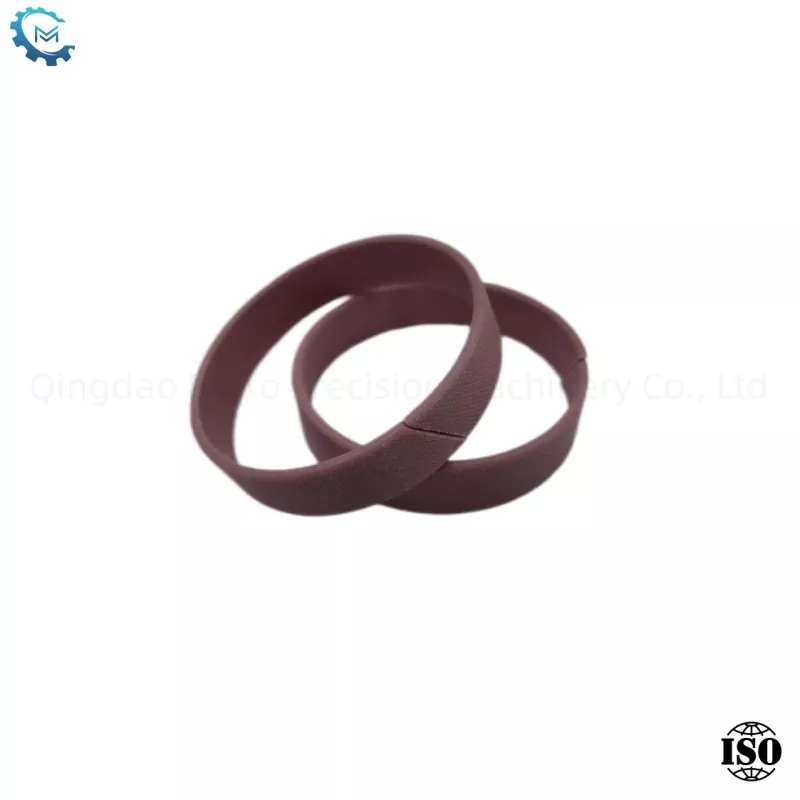

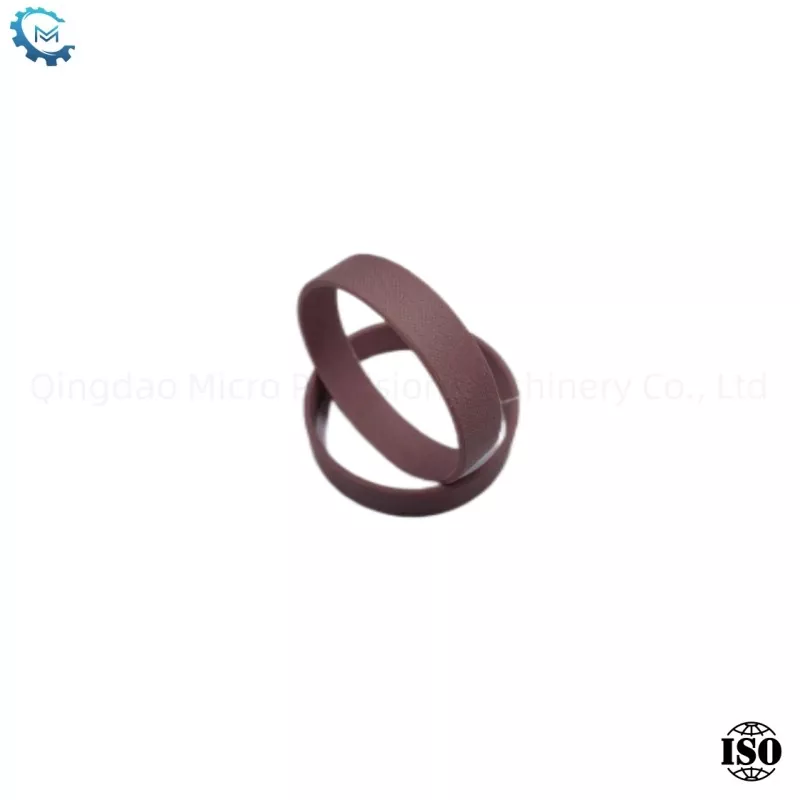

Oihal fenolikoak
▶Osau
Pistoiarentzako gida ez-metalikoa.
▶Material
-Baina erresistentea den eraztuna oihal fenolikoa da
▶Antzezpen
Pistoi hagaxkarako metalezko gida elementu gisa erabilia, IS010766 barrunbe estandarrarentzat ere egokia da.
-Metal / plastikozko materialen parekatzeak "blokeatzea" eta "desamortizazioa" fenomenoak ekiditen ditu;
-Gai, karga-edukiera, elastikoa laneko tenperatura hauskorra iritsi aurretik;
-Guide eraztun txoko biribiltzeak ertzaren estrusioa ekiditen du "estrusioa" barrunbeko zirrikituaren ertzean.
▶Lan baldintzak
Linearen abiadura: <1m / s
Karga ahalmena: <50n / mm2, 120C azpitik laneko tenperatura maximoa: -60 ℃ ~ + 120 ° C
Hot Tags: Gida MMMDS serie, Txina, fabrikatzailea, hornitzailea, fabrika, iraunkorra, merkea
