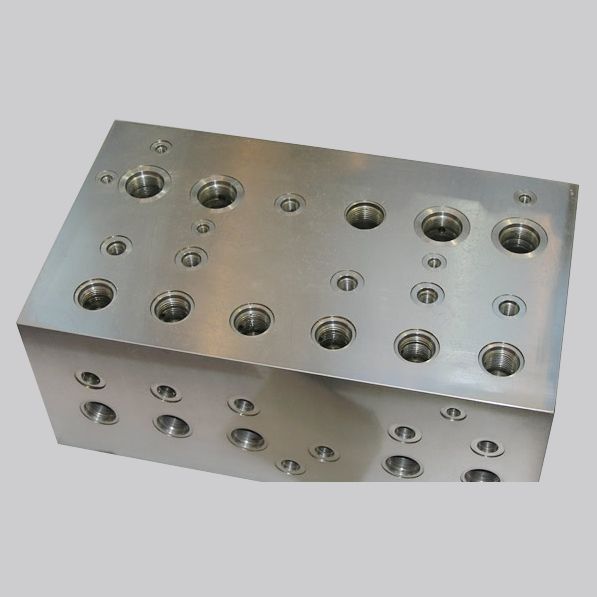

Estazio hidraulikoaren balbula blokea presio-olioz funtzionatzen duen automatizazio-osagai bat da. Presioa banatzeko balbularen presio olioaren bidez kontrolatzen da. Presio elektromagnetikoa banatzeko balbularekin batera erabiltzen da normalean, eta zentral hidroelektrikoetako petrolio, gas eta ur hodietako sistemak urrunetik kontrolatzeko erabil daiteke. . Balbula hidraulikoaren oinarrizko osagaia balbula hidraulikoaren blokea da, balbula hidrauliko likidoaren fluxuaren norabidea, presioa eta emaria kontrolatzeko paper garrantzitsua betetzen duena. Balbula-bloke hidraulikoen erabilerak sistema hidraulikoaren diseinua eta instalazioa errazten ditu, sistema hidraulikoaren integrazioa eta estandarizazioa errazten du, fabrikazio kostuak murrizteko eta zehaztasuna eta fidagarritasuna hobetzeko onuragarria dena.

Estazio Hidraulikoaren Balbula Blokearen materiala:

20 # altzairua, 35 altzairu forjatua, 45 # altzairua, Q355D, burdinurtua, aluminioa, etab. Balbula hidraulikoen lokailuaren materialak akatsak hautematea behar du eta proba gainditu ondoren erabil daiteke.

Balbula hidraulikoko blokeko torloju-zulo guztiek mekanizazio-zehaztasun-baldintzak izan behar dituzte. Orokorrean, 7H hautatzen da. Kartutxo haridun balbularen muntatze-zuloaren mekanizazio-zehaztasunak produktuaren laginaren eskakizunak bete behar ditu. Kartutxoen balbularen muntaketa-zuloaren zimurtasuna Ra0.8 da. Horrez gain, tolerantzia dimentsionala eta tolerantzia geometrikoa ere badaude. 0 eraztunaren zimurra Ra1.6 da, eta fluxu-kanal orokorraren gainazaleko zimurtasuna Ra12.5.

Presio handiko balbula blokea 35 altzairu forjatuz egina dago. Balbula-bloke orokorra A3 altzairuz edo burdina harizkorraz egina dago. Balbula-blokearen materiala plakatik gas ebaketarekin moztean, prozesatzeko hobari nahikoa utzi behar da. Hobe da balbula-blokearen hutsunea forjatu eta gero prozesatu. Balbula-blokea prozesatzeko erabiltzen den materialak barne-egitura trinkoa dela ziurtatu behar du eta ez du akatsik izan behar tarteko geruzak eta trakoma bezalako akatsik. Beharrezkoa izanez gero, hutsunea akatsik dagoen ikuskatu behar da. Burdinurtuzko blokeak eta altzairuzko bloke handiagoak zahartu eta aurrez tratatu behar dira prozesatu aurretik.

Estazio Hidraulikoaren Balbula Blokearen produktuaren ikuspegi orokorra

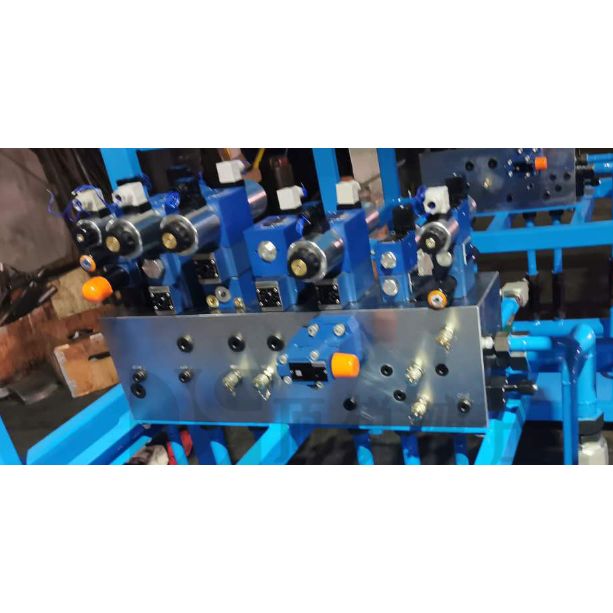

Balbula hidraulikoaren blokea zirkuitu txiki bat da funtzionamenduan zehar. Erabilera bitartean, erabilitako hainbat balbula konbinatuko dira neurri batean balbula blokeko olio-zuloen bidez. Esate baterako, orain balbula oreka bloke bat erabiltzen dugu, oreka balbula, presioa murrizteko balbula, norabide bakarreko balbula, alderantzizko balbula eta anezka balbula integratzen dituena. Balbula hidrauliko blokea gailu hidrauliko independentea da neurri batean. Operazioan zehar bere gidatzeko gailuaren eskakizunen arabera olioa hornitzen du eta olio-fluxuaren norabidea, presioa eta emaria kontrolatzen ditu neurri batean. Ostalari makina eta bereizi daitekeen gailu hidraulikorako egokia da. hainbat makineria hidrauliko.

Balbula hidraulikoaren blokearen motorrak biraketa bultzatuko du neurri batean, ponpak depositutik olioa zurrupatu eta olioa ponpa dezan. Honek zuzenean bere energia mekanikoa olio hidraulikoaren presio-energia bihurtuko du neurri batean. Funtzionamenduan zehar, olio hidraulikoa norabidean, presioan eta fluxuan doitzen da balbula hidraulikoak bloke integratuaren bidez eta, ondoren, makina hidraulikoaren olio-zilindrora edo olio-motorra igortzen da kanpoko hodiaren bidez, horrela aldaketa kontrolatuz. motor hidraulikoaren norabidea, ur zikinen tratamendurako ekipoen tamaina eta potentzia, eta Abiadurak hainbat makina hidrauliko gidatzen ditu lana egiteko.

Estazio Hidraulikoaren Balbula Blokearen sistema osoa osagai hauek ditu:

Olio blokea

Kartutxo-balbularen karkasa osatzen du eta konexio-kanalak eskaintzen ditu, balbula pilotura eramaten dutenak.

kartutxo-balbula

Hidraulikoki kontrolatutako kono-balbula bi zerbitzu-ataka eta kontrol-ataka batekin.

estalkia

Bere helburu nagusia kartutxoen balbularako pasabidea zigilatzea eta balbula pilotuari konexio olio-lerroa ematea da.

balbula pilotua

Ohiko diseinatutako norabide- edo presio-kontrol-balbulak miniaturizatuak, haien zeregina kartutxoen balbulak kontrolatzea da, hobe NG6 ataka-konfigurazio estandarizatuekin.

Olio-zirkuitu blokea sakabanatuta dauden olio-zirkuitu hidraulikoen bilduma da. Besterik gabe, bloke hidraulikoa olio hidraulikoaren lana kontrolatzen duen bloke bat da. Normalean Jinwuk ekoizten du, sistema hidrauliko bakoitza bereizita diseinatu behar da diagrama eskematiko hidraulikoaren arabera. Abantaila da sistema hidraulikoaren instalazioa, ikuskapena, ordezkapena eta ondorengo mantentze lanak errazten dituela. Desabantaila da diseinu eta prozesatzeko eskakizunak altuak direla, pieza bakar baten kostua handia dela eta pertsonalizatutako estazio hidraulikoa ez dela egokia pieza bakarreko eta lote txikietarako.

Besterik gabe, bloke hidraulikoa olio hidraulikoaren lana kontrolatzen duen bloke bat da.

Sistema hidraulikoko osagai hidraulikoen konfigurazio formak gaur egun konfigurazio integratua hartzen du. Bloke integratuaren konfigurazioa olio-zirkuituaren blokearen gainazalean plaka balbula hidrauliko bat instalatzea da, egitura trinkoaren eta mantentze errazaren ezaugarriak dituena. Oinarrizko zirkuitu anitzez osatutako sistema hidrauliko baterako, oinarrizko zirkuitu hidraulikoak, oro har, ekipamendu-unitatearen osaeraren arabera taldekatzen dira, eta talde bakoitza olio-zirkuitu bloke bati dagokio. Olio-zirkuitu blokea diseinatzerakoan, gainbegiratze txiki batek akatsak ekarriko ditu diseinuan eta fabrikazioan. Horregatik, bereziki garrantzitsua da olio-zirkuitu blokeak diseinatzeko diseinu-software profesionala aukeratzea.
