CNC Makina Erremintaren titularren motak eta ezaugarriak?

Sarrera

Zehaztasun mekanizazioaren arloanCNC makina-erremintaTresna titularrak tresnak eta makina-erremintak lotzen dituzten funtsezko osagaiak dira. CNC mekanizazioan espezializatutako enpresa gisa, badakigu tresna-euskarri mota desberdinak mekanizazio eraginkortasunean, zehaztasunean eta kalitatearen eragin sakona dutela. Utz iezadazu aurkezten mota arruntakCNC Makina Erremintaketa haien ezaugarri bereziak zehatz-mehatz.

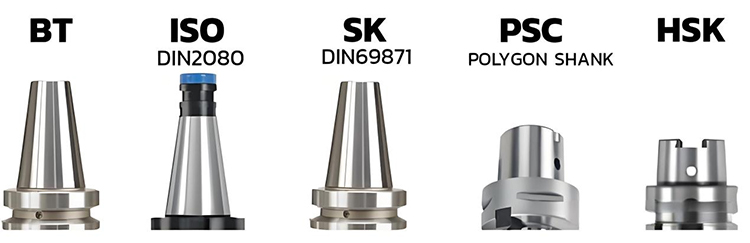

Tresna titularrak normalean bi kategoriatan banatzen dira mekanizazio zentroaren ardatzaren tresnaren zuloaren arabera:

1. Tresna unibertsala ardatz-taper 7:24

7:24 Taper Tresner-ak bereizten ditu kokapen-azalera bat, eta taper heldulekua luzeagoa da. Taper gainazalak aldi berean bi funtzio betetzen ditu: tresna-zenbakia ardatz-zentroarekin erlazionatzea eta momentua estutzeko indarraren bidez kokatzea.

Tresna unibertsala 7: 24an. Normalean bost estandar eta zehaztapen daude:

(1) Nazioarteko araua IS0 7388-1 (IV edo IT gisa laburtua)

Ezaugarriak:

Aldakortasun handia, DIN 69871 eta ANSI / ASME ardatz-makinen erremintak instalatu daitezke.

(2) alemaniar din 69871, txinatar GB10944 estandar estandarra

(Jt, SK, DIN, Dat edo DV gisa laburtua)

Ezaugarriak:

Instalazioaren dimentsioak ISO 7388-1 tresnatzaileen berdinak dira, baina D4 balioa handiagoa da, instalazioen interferentziak sor ditzakeena.

(3) ANSI B5.50 estandar estandarra

Ezaugarriak:

Ziri-notak falta ditu eta ezin da DIN 69871 eta ISO 7388-1 makina-erremintan instalatu, baina azken bi instalatu daitezke.

(4) Jis B6339 Standard japoniarra (MAS BT, BT) aipatzen da)

Ezaugarriak:

BT tresna-tresnaren aurreko hiru tresneriek baino laburragoa da eta instalazioen neurriak desberdinak dira, beraz ezin dira ordezkatu. Egitura simetrikoak beste hiru tresna baino abiadura handien egonkorragoa bihurtzen du.

(5) DIN 2080 alemaniar estandarra (NT edo ST gisa laburtua)

Tentsio metodoa: NT motako tresnen titularra tira-haga batek estutu egiten du makina-tresna tradizional batean, ST Txinan ere ezaguna

2. Tresna euskarria 1:10

(1) HSK tresneria

HSK hutseko tresneriek sistema eta produktuen doitasunaren zurruntasuna eta egonkortasuna hobetu ditzakete abiadura handiko mekanizazioan, eta tresna ordezkatzeko denbora laburtu dezakete, abiadura handiko mekanizazioan paper garrantzitsua izan dezaten.

HSK tresnariak eskuragarri daude A, B, C, D, E eta F-ren artean, eta horien artean, A, E eta F mekanizazio zentroetan (tresna aldaketa automatikoa) erabiltzen dira.

Ezaugarriak: 1:10 taper bat du eta alde bikoitzeko harremanetarako diseinua du (I.e., Taper eta amaierako aurpegia aldi berean kontaktuan daude), zurruntasun eta doitasun handiagoa eskainiz, batez ere abiadura handiko ebaketa inguruneetarako egokia da.

(2) PSC Taper Shank (ISO26623)

Taper diseinu labur bat erabiltzen du (normalean 1:10 Taper), baina hustubidearekin soilik lotzen da Taper gainazaleko kontaktuaren bidez. Zenbait modeloek amaierako aurpegia kontaktua konbinatu dezakete zurruntasuna hobetzeko.

Diseinuaren helburua abiadura handiko biraketan indarrak zentrifugoen gainazaleko gainazalaren gainazalaren aldaketa murriztea da, baina bere posizionamendu metodoa HSK baino sinpleagoa da eta batez ere taper azalaren marruskaduraren indarrean oinarritzen da.

Bukaera

Fabrikatzaile gisaCNC Makina Erremintak, beti konprometituta gaude kalitate handiko errendimendu handiko tresnak dituzten produktuak eskaintzen dituzten erabiltzaileei. Hori dela eta, produktuen diseinua optimizatzen jarraitzen dugu eta produktuen kategoriak optimizatzen jarraitzen dugu, tresna-heldulekuak CNC mekanizazioan onena izan dadin, erabiltzaileei mekanizazio helburu eraginkorrak eta zehatzak lortzen lagunduko diela ziurtatzeko.
