Oil Seal RS seriea

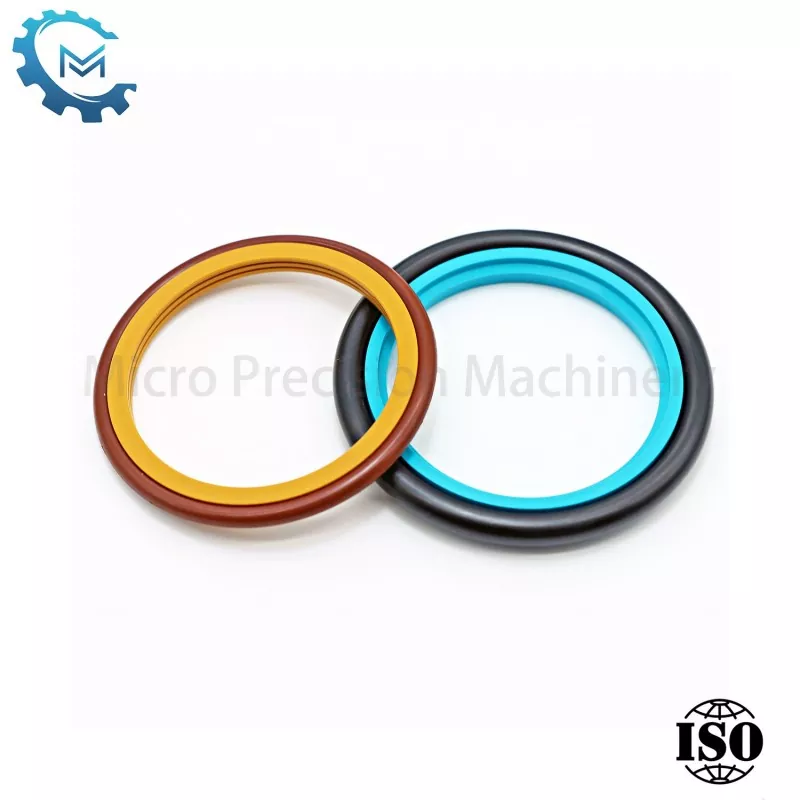

Olio-zigiluak RS seriea, pistoi-hastaka norabide bakarreko zigilatzeko eraztun gisa ere ezaguna, higaduraren aurkako politetrafluoroetilenozko PTFE eraztun batek eta O motako gomazko zigilatzeko eraztun batek osatzen dute. O motako eraztunak elastikotasuna ematen du PTFE urratseko eraztunaren higadura konpentsatzeko eta norabide bakarreko zigilatzeko efektua besterik ez du.

Bidali kontsulta

Produktuaren Deskribapena

Zilindro hidraulikoetako pistoi-haxken efektu bakarreko zigiluak funtsezko osagaiak dira. Zigilu hauek norabide bakarrean fluidoen ihesak saihesteko diseinatuta daude. Pistoiaren haga eta zilindroaren karkasaren artean hesi estu bat sortuz funtzionatzen dute.

Ezinbestekoa da zigilu hauek behar bezala instalatzea eta mantentzea. Higaduraren eta kalteen ikuskapen erregularrak zilindro hidraulikoak ondo funtzionatzen duela ziurtatzen du eta fluidorik galdu gabe. Behar bezala funtzionatzen dutenean, efektu bakarreko pistoi-hastaken zigiluak ekipo hidraulikoaren errendimendu eta fidagarritasun orokorrari laguntzen diote.

Produktuaren parametroak:

Groove gainazaleko ezaugarriak:

Amaitu	Rtmax (um)	Ra (um)
Azalera irristakorra	≤2,5	0,05 - 0,3
GrooveBottom	≤6,3	≤1,6
GrooveSide	≤15	≤3

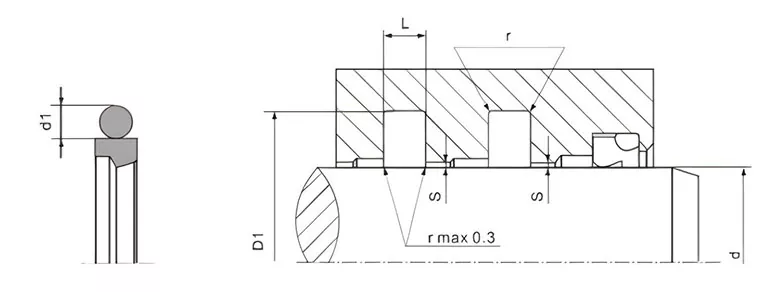

ArdatzDiametroa	BehekoDiametroa	Zabalera	Txoko Biribildua	Smax*			O-ringa
Df8/h9	D1 H9	L+0,2	r	10MPa	20MPa	40Mpa	d1
3-7.9	D+4,9	2.2	0.4	0.30	0.20	0.15	1.78
8-18.9	D+7.3	3.2	0.6	0.40	0.25	0.15	2.62
19-37.9	D+10,7	4.2	1.0	0.40	0.25	0.20	3.53
38-199.9	D+15.1	6.3	1.3	0.50	0.30	0.20	5.33
200-255.9	D+20,5	8.1	1.8	0.60	0.35	0.25	7.00
256-649.9	D+24,0	8.1	1.8	0.60	0.35	0.25	7.00
650-999.9	D+27,3	9.5	2.5	0.70	0.50	0.30	8.40
> 1000	D+38,0	13.8	3.0	1.00	0.70	0.60	12.00
