Zilindro hidraulikoaren auto-jaitsierarako arrazoiak eta irtenbideak aztertzea sistema hidraulikoan?

Aurkeztu

Zilindro hidraulikoaksistema hidraulikoetan normalean erabiltzen diren eragingailuak dira. Haien egonkortasun operatiboa sistema osoaren errendimenduan zuzenean eragina du. Gaur egun, eztabaidatu dezagun zilindro hidraulikoaren funtzionamenduarekin. Zergatik maiz jaisten dira beren kabuz blokeatuta daudenean? Lehenik eta behin, eztabaidatu dezagun zilindro hidraulikoen egitura eta lan printzipioa.

1. Zilindro hidraulikoaren egitura eta lan printzipioa

A Zilindro hidraulikoaNormalean atzeko amaierako txano, zilindro upel, pistoi haga, pistoi batzarra eta aurrealdeko txanoak osatzen dute. Presio handiko ganberako petrolioaren ihesa presio baxuko ganberara ekiditeko, zigiluak zilindro upelaren eta amaierako txanoaren, pistoiaren eta pistoi hagaxkaren artean instalatzen dira, pistoi eta zilindro upela, eta pistoi hagaxka eta amaierako txanoa. Hauts zaindari bat ere instalatzen da aurreko muturreko txanoaren kanpoaldean. Pistoia zilindroaren burua deitzea saihesteko, bere trazuaren amaierara itzultzerakoan, bufferraren gailu bat instalatuta dago zilindro hidraulikoaren amaieran. Ihes gailu bat ere beharrezkoa da.

alt. Zilindro hidraulikoaren egitura

2. Zilindro hidraulikoaren zirkuitu orokorra

Sistema hidraulikoan, zilindro hidrauliko bat luzera jakin batera zabaltzen denean, ez da gehiago mugitu behar eta denbora jakin batean nolabaiteko posizioan eduki behar da. Puntu honetan, kontrol-balbula norabidea edo blokeo hidraulikoa erabil daitezke zilindroa lekuan edukitzeko. Zirkuitu hidrauliko orokorra honako hau da:

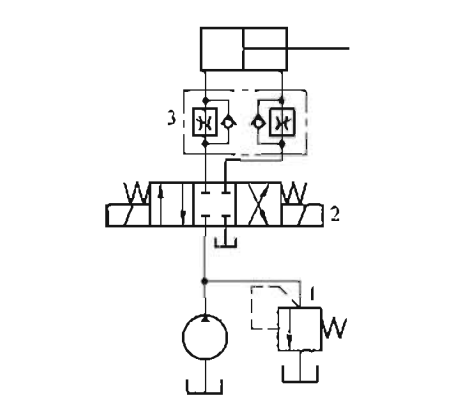

Alt.hydraulic Zilindro Zirkuitua

3. Zilindro hidraulikoa automatikoki jaisten den arrazoien azterketa

Pistoi hagaxkaZilindro hidraulikoaatzerakadak kanpoko indarraren ekintzapean. Zilindro hidraulikoaren egituraren eta lan printzipioaren arabera, aztertzeko aukera dezakegu zilindro hidraulikoaren erretratatzeko arrazoi funtsezkoa dela, rodless ganberako olio hidraulikoaren bolumena gutxitu dela. Korronte gabeko ganberan olio hidraulikoaren bolumena gutxitzeko arrazoi posibleak dira zilindro hidraulikoa automatikoki jaisten duten arrazoiak:

(1) Zilindro hidraulikoaren barne-ihesa. Zilindro hidraulikoaren hidrauliko ganbaran olioa hagaxkara isurtzen da pistoi zigiluaren bidez.

(2) Isurketak zilindro hidraulikoaren atzeko muturrean. Korrika gabeko ganbaran olio hidraulikoa kanpotik ihes egiten du atzeko muturreko estalkiaren bidez. Kanpoko ihesak dira eta egiaztatzeko erraza da.

(3) Rodless ganberako olio hidraulikoa petrolio portuaren bidez isurtzen da. Hainbat egoeratan banatu daiteke:

a) Petrolioaren pipa pipa pipe hoditik edo olio hodituraren hoditik. Hori ere kanpoko ihesak dira eta egiaztatzeko erraza da.

b) Zirkuituan alderantzizko balbula blokeo neutroa erabiliz, balbula itzultzeko balbula ez da posizio neutrora itzuli edo zigilu neutroa eskasa izan daiteke.

c) Zirkuituan blokeo hidraulikoa erabiliz, blokeo hidraulikoaren eraztuna kaltetu daiteke edo alderantzizko balbula neutroa hautatuta egon daiteke. (4) Zilindro hidraulikoaren hidraulikoaren petrolioaren ihesa Kanpoko ihesak ere hartzen dira, eta hori oso erraza da eta aukera oso txikia da.

4. irtenbidea

(1) Zilindro hidraulikoaren barneko ihesa zigilu eraztuna zahartzearen ondorioz sor daiteke. Zigilu eraztuna ordezkatu behar da edo zentzuzko zigilatzeko egitura berriro diseinatu behar da.

(2) Gauza bera gertatzen da zilindro hidraulikoaren atzeko muturreko estalkia isurtzeko. Zigilua ordezkatu behar da edo zentzuzko zigilatzeko egitura berriro diseinatu behar da.

(3) Olio-hodien artikulazioan olioa isurtzen denean, egiaztatu bateratutako zigiluaren eraztuna hondatuta dagoen ala ez. Ordezkatu zigilua edo ordezkatu artikulazioa.

(4) Zirkuituan alderantzizko balbula blokeoa erabiliz, erdiko zigilua ez da ona. Orokorrean, balbularen nukleoa lekuan mugitzea eragiten duten edo udaberria itsatsita edo hondatuta dagoela eragiten duten petrolio orbanak edo beste ezpurutasunak dira. Langile profesionalak alderantzizko balbula konpondu edo ordezkatu behar du. Presioaren mantentze-baldintza nahiko altua bada, blokeo hidraulikoa ordezkatzea pentsa dezakezu.

(5) Blokeo hidraulikoaren bidez blokeatuta dagoen zirkuituan ezin da erabili A eta B portu itxiak dituen balbula. A eta B portuak itxitzeak kontrol hidraulikoa modu bakarreko balbula sor dezakeelako bi noranzkoetan irekita eta blokeatzeko eginkizuna huts egiten duelako. Gainera, blokeo hidraulikoen udaberriko haustura edo ezpurutasunak blokeo hidraulikoak ezin dira erabat itxita egon, ihesak sortuz.

Laburpen

Zilindro hidraulikoakSistema hidraulikoetan eragingailu kritikoak dira, eta haien egonkortasuna ezinbestekoa da sistemaren errendimendurako. Gai arrunta da zilindro hidraulikoen auto-jaitsiera da posizioan blokeatuta dagoenean. Arazo hau barneko edo kanpoko ihesaren ondorioz sortzen da, esaterako, zigilua zigilua zilindroan, amaierako estalkietan ihesak edo olio hidraulikoa petrolio portuan zehar ihes egitea. Gainera, norabide kontrol-balbulen edo blokeo hidraulikoen funtzionamendu okerrak, hala nola, kokapen neutro neutrala, zigilu higadura edo balbula okerra hautatzeko aukera ematen du. Irtenbideak hondatutako zigiluak ordezkatzea, balbulak akatsak konpontzea edo ordezkatzea, blokeo hidraulikoen aukeraketa egokia bermatuz eta kutsadura ekiditeko sistemaren garbitasuna mantentzea bermatuz. Faktore horiei aurre egitea zilindro hidraulikoaren funtzionamendu fidagarria bermatzen da eta nahi gabeko mugimendua ekiditen du.
