Zenbat dakizu zilindro hidraulikoaren zigilatzeari buruz?

Zilindro hidraulikoakpistoiaren bi aldeetako presioa aldatuz aurrera eta atzerako mugimendua lortu. Hala ere, olio hidraulikoa zilindro hidraulikoaren ezkerreko eta eskuineko ganberetan dago. Nola mantendu dezake zilindro hidraulikoko pistoiak mugimendua eta ekipoaren zigilatzeko errendimendua?

Zilindro hidraulikoen sailkapena Zilindro hidraulikoak mota askotakoak dira:

(1) Jarduteko moduaren arabera, zilindro hidraulikoak bi kategoria nagusitan banatzen dira: efektu bakarrekoak eta efektu bikoitzekoak. Efektu bakarreko zilindro hidrauliko batean, norabide bateko mugimendua presio hidraulikoaren bidez lortzen da, alderantzizko mugimendua grabitatearen edo malgukiaren indarraren araberakoa den bitartean. Efektu bikoitzeko zilindro hidrauliko batean, bi noranzkoetan mugimendua presio hidraulikoan oinarritzen da.

(2) Presio operatibo desberdinen arabera, zilindro hidraulikoak presio ertainean, presio baxuan, presio ertain-altuan eta presio altuko zilindro hidraulikoetan bana daitezke. • Makina-erremintetarako, presio ertaineko eta baxuko zilindro hidraulikoak erabiltzen dira orokorrean, 2.5MPa~6.3MPa-ko presio nominalarekin; Tamaina txikia, pisu arina eta irteera handia behar duten eraikuntzako ibilgailu eta hegazkinetarako, presio ertaineko eta altuko zilindro hidraulikoak erabiltzen dira gehienbat, 101MPa ~ 16MPa-ko presio nominalarekin;

Prentsa hidraulikoetarako eta antzeko makineriarako, gehienek presio handiko zilindro hidraulikoak erabiltzen dituzte, 25MPa ~ 315MPa-ko presio nominalarekin.

(3) Egitura-mota desberdinen arabera, zilindro hidraulikoak pistoi motan, plonger motan, swing motan, mota teleskopikoetan eta abarretan ere sailkatzen dira. Horien artean, pistoi motako zilindro hidraulikoak dira gehien erabiltzen direnak. Pistoi motako zilindro hidraulikoek egitura eta mugimendu modu desberdinak dituzte, hala nola pistoi bakarreko hagatxoa eta pistoi bikoitzeko hagatxoa, zilindro-finkatutako mota eta hagaxka finkoa.

Nola isurtzen da zilindro hidraulikoak?

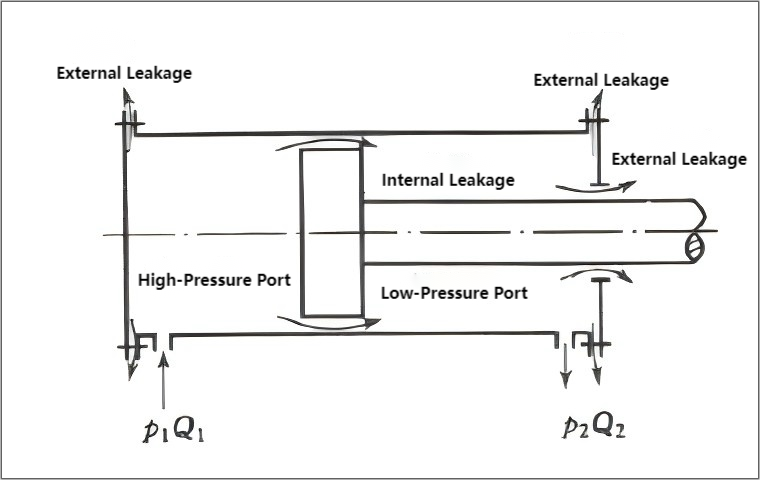

Nola isurtzen da olio hidraulikoa azilindro hidraulikoa? Zilindro hidrauliko bat lanean ari denean, barrunbearen barruko presioa barrunbetik kanpoko presioa baino askoz handiagoa da (presio atmosferikoa); olioaren sarrerako barrunbeko presioa olioa itzultzeko barrunbeko presioa baino askoz handiagoa da. Horrela, olioa zati finkoen (bide bat) konexioaren bidez ihes egin daiteke, esate baterako, muturreko tapoiaren eta zilindroaren arteko konexioaren bidez, eta mugikor samarreko zatien arteko tartearen (beste bide bat). Beheko diagraman ikusten den bezala. Kanpoko isuriek olioa galtzeaz gain, ingurumena eragiten dute, sute arriskua ere sortzen du. Barne-ihesak olioa berotzea eragingo du, zilindro hidraulikoaren eraginkortasun bolumetrikoa murriztuko du eta, ondorioz, zilindro hidraulikoaren lan-errendimendua okerrera egingo du. Hori dela eta, isurketak gutxitu egin behar dira.

Diagraman ikusten den bezala, zilindro hidraulikoek olio hidraulikoa isuri dezakete, batez ere konexioaren eta sakearen bidez. Hau bost kategoria nagusitan labur daiteke:

(1) Zigilatzeko eraztunak aukeratzeko arazoak: teknologia hidraulikoaren garapenarekin, zigilatzeko gailuen diseinua eta egitura anitzagoak dira eta zigilatzeko material berriak etengabe sortzen ari dira. Zigilatzeko eraztun mota arruntak hauts eraztunak, YX motako eraztunak, U motakoak, V motako konbinazio zigiluak, Glyd eraztunak, Step zigiluak eta euskarri gida eraztunak, etab., batez ere diseinu eta fabrikazio unitateek aukeratzen dituztenak, eta, oro har, ez dago arazorik. Kostu kontuengatik, gunean erabiltzen diren zigilatzeko material arruntak normalean kautxu nitrilekoa, poliester poliuretanoa eta ehundutako kautxua izan ohi dira, maila baxuko materialak dira eta sarritan ez dituzte epe luzerako zigilatzeko fidagarritasun baldintzak betetzen. Hori dela eta, zigilatzeko materialak berritzea ezinbestekoa da zilindro hidraulikoen errendimendua hobetzeko eta zilindro hidraulikoen bizitza luzatzeko.

(2) Zigilatzeko eraztunak biltegiratzea: zigilu hidraulikoak kantitate handietan gordetzen dira normalean. Lekuko langileek beren mantentze-lanak eta biltegiratzeak estandarizatu eta sistematizatu behar dituzte, arazoak berehala identifikatzeko eta zigilatzeko eraztun zahartuak edo hondatuak erabiltzea saihesteko.

(3) Zigilatzeko instalazioa: tokiko langileen prestakuntza teknikoa indartzea. Instalazioan, ziurtatu zilindro hidraulikoa eta zigilatzeko eraztunak garbi daudela, marradurak edo instalazio okerra ekiditeko. Erreparatu zigilatzeko eraztun mota desberdinen instalazio teknikei.

(4) Zigilatzeko eraztunaren eta zirrikituaren doikuntza: zigilatzeko errendimenduaren kalitatea zigilatzeko eraztunaren beraren araberakoa ez ezik, zigilatzeko eraztunaren eta zirrikituaren arteko egokitzearen araberakoa da, baita zigilatzeko eraztunaren eta zigilatutako gainazalaren artean ere. Zilindroaren mekanizazio dimentsioetan akatsak badira edo zilindroaren gorputzean edo tiranetan higadurarik badago, zigilatzeko eraztunaren neurriak muntaketa errealaren dimentsioen arabera egokitu behar dira. Zigilatutako gainazala urratu edo zakarregia bada, konpondu edo aldatu egin behar da.

(5) Olioaren sarrera/irteeraren eta olio hidraulikoaren hodiaren arteko zigilatzeko arazoak: olio hidraulikoaren hodien epe luzeko erabilerak zahartzea eta estutasun nahikoa ez izatea ekar dezake sarrera/irteeraren eta olio-hodiaren arteko doikuntzan, olio-ihesak eraginez.

Zilindro hidraulikoen zigilatzeko metodoak

Zilindro hidraulikoen zigilatzeko ohiko metodoak hutsuneen zigilatzea eta eraztunaren zigilatzea dira.

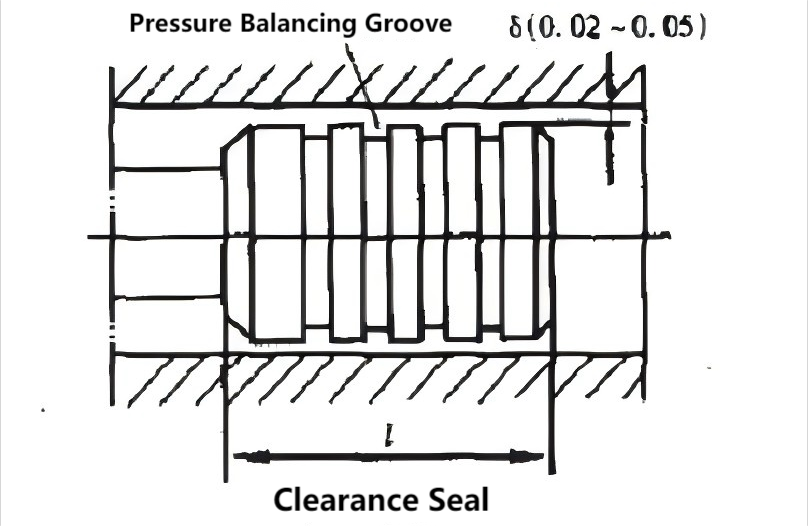

(1) Hutsuneen zigilatzea, 1. Irudian erakusten den moduan, mugikor samarreko zatien arteko tarte txiki batean oinarritzen da zigilua ziurtatzeko. Zilindro hidraulikoaren pistoian hainbat zirrikitu eraztun (oro har 0,5 x 0,5 mm-koak) egiten dira. Haien funtzioa bikoitza da: lehenik, pistoiaren eta zilindroaren hormaren arteko kontaktu-eremua murriztea; bigarrenik, zirrikitu eraztunetako olioaren presioa dela eta, pistoia erdian kokatzen da, alboko presioak eragindako pistoiaren eta zilindroaren hormaren arteko marruskadura murriztuz, eta horrela isurketak murriztuz. Zigilatzeko metodo honek marruskadura baxua baina zigilatzeko errendimendu eskasa du eta mekanizazioko zehaztasun handia behar du. Neurri txikiak, presio baxua eta mugimendu abiadura handiko aplikazioetarako egokia da. Sakearen balioa 0,02 ~ 0,05 mm izan daiteke.

(2)Zigilatzeko eraztunakosagai egonkorretan (estatikoetan) zein mugikorretan (dinamikoetan) erabil daiteke, eta gaur egun sistema hidraulikoetan zigilatzeko gailurik erabilienak dira. Zigilatzeko eraztunak olioari erresistentea den kautxuz eginda daude (azken urteotan, higaduraren erresistentzia hobetzeko nylona edo bestelako materialak ere erabiltzen dira). Zigilatzeko eraztunak normalean O forman, Y forman, V forman, L forman, J forman, Yx forman eta abarretan egiten dira. Hainbat abantaila dituzte, hala nola, fabrikazio erraza, erabilera erosoa, zigilatzea fidagarria eta presio ezberdinetan funtzionamendu fidagarria.

① O-ring zigiluaksekzio zirkularra duten zigilatzeko elementu mota bat dira eta oso erabiliak dira. O-ring zigiluak zirrikituetan instalatzen dira eta olioaren presiopean deformatu egiten dira, zigilatzeko efektu bat lortzeko zigilatzeko zigiluen eta hutsunearen aurka. Zigilatzeko errendimendua handitzen da presioa handitzen den heinean. Bere abantailak egitura sinplea, fabrikazio erraza, zigilatzeko errendimendu ona eta marruskadura txikia dira; bere desabantaila presio altuan...

② Y-eraztun-zigiluak Egoera normalean, Y-eraztun-zigiluak zuzenean instala daitezke zirrikituan euskarri-eraztunik gabe zigilatzeko efektua lortzeko. Dena den, presio-aldaketa handiak eta irristatze-abiadura handiko egoeretan, zigilua finkatzeko euskarri-eraztun bat erabili behar da. Bere abantailen artean moldagarritasun handia dago.

③ V formako zigiluak mugimendu abiadura baxuko zilindro hidraulikoetan erabiltzen dira gehienbat. Euskarri-eraztunek, zigilatzeko eraztunek eta forma ezberdinetako presio-eraztunek osatzen dute. Zigilu hauek kontaktu-eremu handia eta zigilatzeko errendimendu ona dute, baina baita marruskadura handia ere.

④ Yx zigiluak zeharkako dimentsio txikia eta egitura sinplea dute; haien luzera zabalera bikoitza da. Hori dela eta, euskarri-eraztunik gabe ere, zigilua ez da zirrikituan bihurrituko edo biribilduko. Zigiluaren barruko eta kanpoko ezpainek luzera desberdinak dituzte. Ezpain laburra laneko ezpaina da, zigilatzeko gainazalarekin kontaktuan dagoena, marruskadura baxua, higadura erresistentzia ona eta bizitza luzea eragiten du. Ezpain luzeak interferentzia handiagoa du mugitzen ez den gainazalarekin, eta ondorioz marruskadura erresistentzia handia du. Honek Y formako zigiluari egonkortasun ona ematen dio eta higadura konpentsatzen du. Egitura honek zigilatzeko errendimendu ona eskaintzen du presio handiko zein baxuko inguruneetan eta abiadura handiko mugimenduetan. Horregatik, gaur egun Yx formako zigiluak oso erabiliak dira. (Y formakoak, V formakoak, Y...) O-ringen zigilatzea presiodun olioaren eraginez lortzen da, eta ezpainak zigilatzeko gainazalaren aurka estutzen ditu. Olioaren presio handiagoak zigilu hobea lortzen du. Erabilera bitartean, instalazioaren norabideari arreta jarri behar zaio presiopean irekitzen direla ziurtatzeko.

Zilindro hidraulikoaren ihesa

aproposa al dazilindro hidraulikoaolio hidraulikorik gabe isuri? Jende askok uste du zilindro hidraulikoen olio-ihesak eragozpen asko dituela, beraz, ez al litzateke hoberena ihes guztiak kentzea? Egia esan, hau ez da horrela. Isuririk ez balego, pistoiaren hagak zilindroaren barruan duen mugimendu birakaria ez luke oliorik aterako, marruskadura lehorra eraginez eta zilindroaren errendimenduan eta bizi-iraupenean negatiboki eragingo du. Gainera, zilindro hidrauliko batean erabateko zigilatzea ezinezkoa da. Pistoiaren higidura aldakorra ezinbestean olio pixka bat ateratzen du. Hala ere, isurketa hori gutxitu egin behar da. Hori dela eta, zigilu hidraulikoek isurketa oso baxua izan behar dute, zigilatzeko errendimendu bikaina eta zigilatzeko efektua automatikoki hobetu behar dute olio hidraulikoaren presioa handituz. Presio altua eta tenperatura altua bezalako lan-ingurune gogorretan ere, zigilu hidraulikoen ihesak ez luke nabarmen handitu behar.

Laburpena

Zilindro hidraulikoa sistema hidrauliko baten eragilea da eta sistemaren osagai garrantzitsu bat. Zilindro hidraulikoaren zigiluaren kalitateak zuzenean eragiten du sistema osoaren lan-errendimenduan eta eraginkortasunean. Hori dela eta, zilindro hidraulikoak zigilatzeko errendimendu ona duela ziurtatu behar dugu.
